Виды обустройства скважины

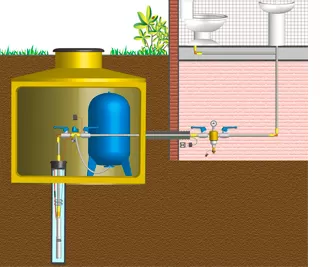

Обустройство скважины с помощью кессона

Кессон представляет собой полую емкость из прочного материала, которую устанавливают над скважиной, затем выполняют монтаж необходимого оборудования и коммуникаций. Он необходим в случае, если нет возможности или нецелесообразно обустраивать данный узел в помещении. Еще одна функция – дополнительная защита источника от негативного воздействия внешней среды, т.к. обустройство скважины с кессоном предусматривает наличие закрывающегося люка. Кроме того, конструкция нивелирует разницу температур, что предотвращает замерзание системы водоснабжения в зимний период.

Монтаж кессона

Для установки кессона необходимо выкопать котлован, размеры которого позволят оставить зазор между стенками кессона и грунтом по 15-20 см с каждой стороны. Глубина должна быть такой, чтобы кессон возвышался над поверхностью земли приблизительно на 20 см. Это защитит устройство от попадания в него талой и дождевой воды. Далее процесс установки отличается в зависимости от материала кессона.

Если используются железобетонные кольца, для их установки предварительно необходимо подготовить основание - ж/б плиту или подсыпку из щебня. Бетон очень гигроскопичен, поэтому важно позаботиться о гидроизоляции основания и бетонных колец. Гидроизоляцию можно выполнить при помощи битумной мастики или другого подобного состава.

Для монтажа пластикового кессона также необходимо основание, в противном случае грунтовые воды могут вытолкнуть его на поверхность. Недостаточная прочность стенок на сдавливание - это особенность пластикового изделия, поэтому обратная засыпка выполняется цементно-песчаной смесью, для укрепления конструкции.

Металлический кессон не требует специально подготовленного основания и особой засыпки, однако его стенки важно обработать антикоррозионным составом внутри и снаружи. После того как кессон установлен и отцентрован, обсадная колонна обрезается так, чтобы ее конец выступал в кессоне на 25-30 см и приваривается к кессону. В металлическом и пластиковом кессоне патрубки под трубопровод и кабель, как правило, устанавливаются при изготовлении, а в бетонном об этом нужно позаботиться самому. После установки кессона можно производить монтаж и подключение оборудования, а также обратную засыпку грунта.

Преимущества обустройства скважины с кессоном.

При обустройстве скважины, в кессоне размещается все необходимое водоподъемное оборудование, что обеспечивает ряд преимуществ при эксплуатации:

1. Во-первых, нет необходимости устанавливать оборудование для работы скважинного насоса в доме, это сохранит место в Вашей котельной и создаст имитацию центрального водоснабжения, так как в дом заводится только труба и кабель электропитания для работы насоса.

2. Во-вторых, из кессона Вы можете вывести несколько трубопроводов во все направления участка и регулировать подачу воды в них с помощью заранее установленных водопроводных вентилей. А если вдруг необходимо слить воду из системы водоснабжения в зимний период, то это можно легко реализовать, спустившись в кессон и открыть специальный кран для слива (особенно это актуально, если зимой Вы не используете загородный дом).

3. Третье преимущество наиболее актуально для глубоких скважин, в случаи поломки и замены насоса. Дело в том, что если скважина имеет большую глубину и насос находится очень низко, то для его замены требуется лебедка, так как смонтированный насос с трубой, тросом и кабелем может весить до 170 кг. Лебедку очень удобно устанавливать на верхней части кессона.

4. В правильно установленном кессоне никогда ничего не замерзнет, даже если шкала термометра опустится ниже 35 градусов Цельсия.

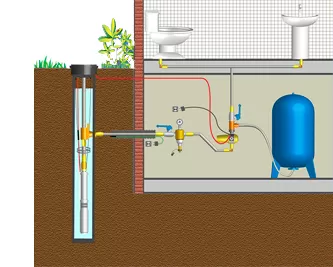

Обустройство скважины с помощью скважинного адаптера

Скважинный адаптер применяется для герметичной врезки в скважину, а именно в обсадную трубу. Позволяет круглогодичное пользование скважины при установке ниже глубины промерзания грунта. Адаптер для скважины состоит из двух частей. Одна часть - статическая, надежно прикрепляется к обсадной колонне (обсадная труба). Вторая часть - через муфту крепится к трубе, на которой подвешивается насос, т.е. к водоподводящей трубе ПНД от насоса. Обе эти части соединяются внутри колонны после опускания скважинного насоса. Герметичность соединения обеспечивается уплотнительным сальником в динамической части адаптера.

Принцип работы, устройство питлесс-адаптера

При изготовлении адаптеров используются медные сплавы (латунь, бронза) различных марок, изредка можно встретить изделия, сделанные из нержавеющего сплава. В последнее время получил большое распространение сплав "DZR", его иногда называют "питьевой". Для безотказной, долговременной работы стоит приобретать адаптер только от известного производителя и постараться при этом не купить подделку.

Устройство очень простое по своей конструкции и представляет собой быстросъемное соединение, имеющее две части:

• Первая — является герметичным переходником, предназначенным для соединения внутренней полости скважины с магистральным трубопроводом и предотвращения попадания грязи, грунтовых вод и другого мусора через обсадную трубу в скважину.
• Вторая — является съемной, имеет сбоку, для быстрого соединения с первой, специальный разъем "ласточкин хвост". В нижней части находится резьба для присоединения шланга, идущего от насоса. Сверху тоже есть резьба, для накручивания специальной штанги, с помощью которой производится соединение или разъединение частей адаптера.

Преимущества перед другими способами

Монтаж кессонов делается уже давно и считается классическим вариантом, при обустройстве скважин. Поэтому установка адаптера вызывает у многих недоверие, хотя прекрасно себя показала в различных регионах Беларуси и имеет несколько существенных преимуществ:

1.  невысокая стоимость и простота монтажа;
2. пропадает необходимость в проведении большого объема тяжелых и дорогих земляных работ, которые требуются при монтаже кессона;
3. возможность отказа от покупки кессона, являющегося довольно дорогим, позволит сохранить значительные средства;
4. по сравнению с кессоном или строением практически незаметен, поэтому не портит окружающий пейзаж;
5. обустройство его ниже зоны промерзания грунта автоматически исключает расходы на утепление водопровода.

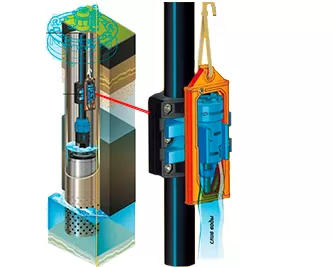

Временное обустройство скважины с помощью сливного клапан

Сливной клапан для трубы - это фитинг с обратным клапаном и управляемым сливом. Предназначен для слива воды из трубопровода обратно в источник для зимней консервации или в случае ремонта системы, либо в местах, где невозможно заложить трубопровод ниже глубины промерзания.
Очень часто возникает вопрос а можно ли установить скважинный насос и просто вывести кран на поверхности (по типу колонки)
Такое решение распостранено в случае когда идет стройка или нет возможности оборудовать скважину автоматикой но вода нужна. Слив воды в скважину через насос запрещается производителями. Для этого чтобы вода не сливалась через насос обратно в скважину нужно устанавливать сливной клапан. Насос при установки сливного клапана обвязывается следующим способом.
1. Устанавливается обратный ниппель.
2. Устанавливается обратный клапан.
3. Мантируется труба.
На растоянии от 1.5 метра 2 метра на напорную трубу устанавливается сливной клапан ( ниже уровня промерзания)
Установка крана на выходе из трубы не рекомендуется, в случае если кран будет закрыт и вы включите насос возникнет работа на закрытый кран и насос выйдет из строя.
На выходе из трубы можно установить фитинг елочку для присоединения шланга или забора воды.
Данная система хороша тем что в дальнейшем вы просто устанавливаете систему автоматики а сливной клапан остается.

Чтобы сбросить воду необходимо:

Отключить насос от сети, что бы он не создавал подпор водяного столба;
Извлечь веревку из под крышки оголовка, потянуть ее на себя и зафиксировать в таком положении до полного слива системы;
После полного опорожнения системы вернуть веревку в исходное положение.
